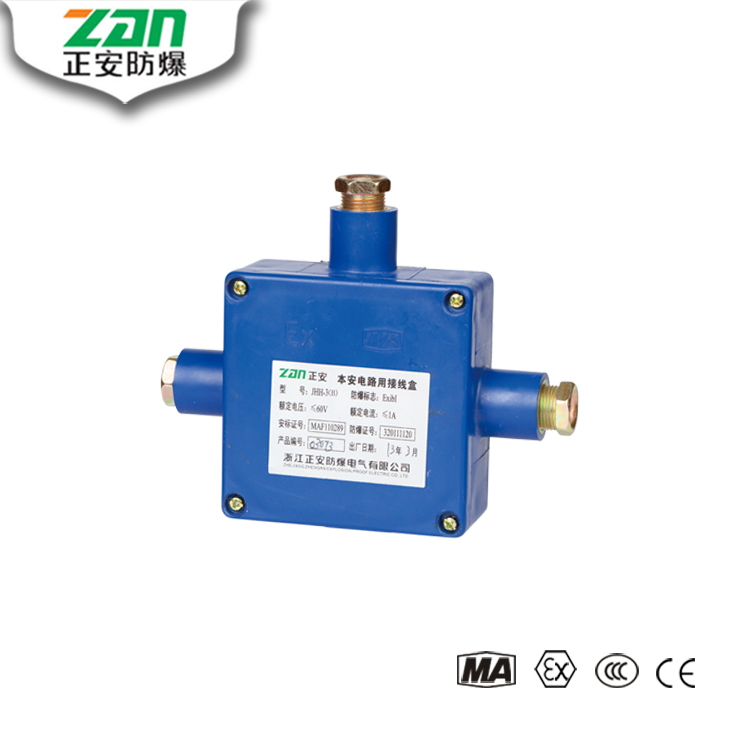

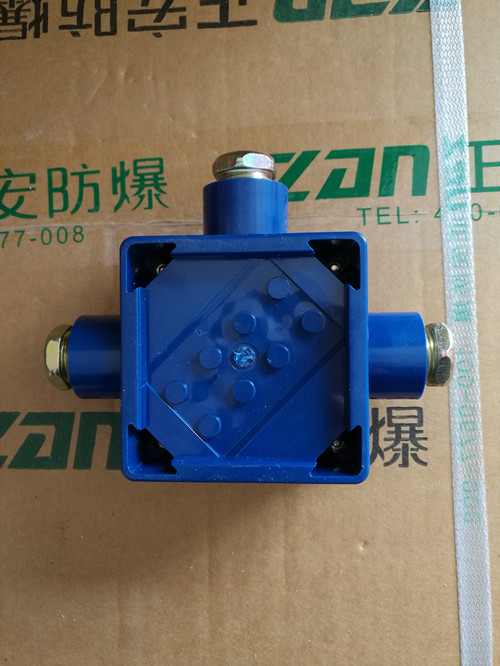

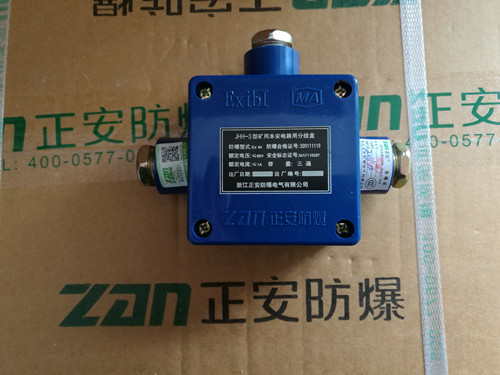

JHH-2、JHH-3、JHH-4型系列矿用本安电路用接线盒,系采用ABS注塑而成,具有重量轻,强度高,无锈蚀,接触可靠等特点。

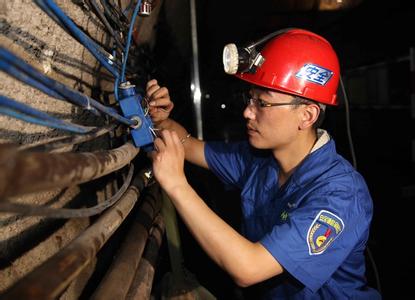

该系列分线盒适用于煤矿井下有瓦斯和煤尘爆炸危险的环境,作为电气设备之间连接本质安全型电路的电缆分线盒接线用,该系列产品只能用于本安电路的连接。
项目 | JHH-3(B) |
额定电压 | ≤60V |
额定电流 | ≤1A |
通道数量 | 3 |
接触电阻 | ≤0.01Ω |
安全标准证号 | MAF110287 |
防爆合格证号 | 320111119 |
防爆型式 | Exibl |
外形尺寸 | 118×80×50mm |
重量 | 115g |
使用前的准备和检查
1、使用前应检查产品连接是否松动、脱落现象。
2、电源线与接线柱是否可靠固定,并保持规定的电气间隙和爬电距离。
使用与操作方法

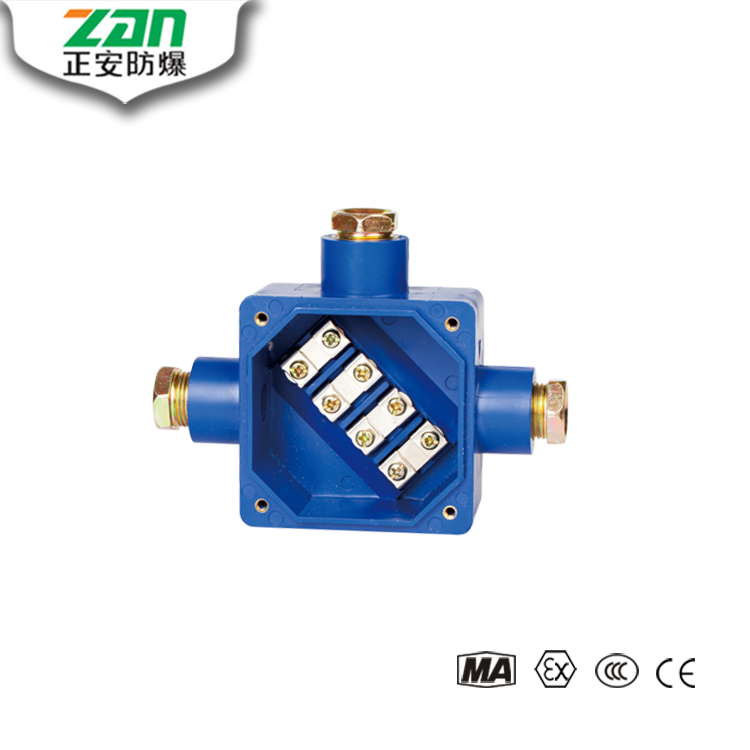

1、将电缆的一端削去电缆皮,露出芯线,芯线的长度要适宜,约有20mm左右的余量,按顺序串上封口螺帽,铁垫圈,橡胶垫圈,将电缆通过进线孔引入盒内然后用扳手将封口螺帽压紧,压紧程度为用人力不能拔脱为止。然后分别将芯线接于接线条上,用螺钉拧紧,盖上盒盖拧紧盒盖螺钉。
2、通入的电源要与接线盒的实际使用电源相同,通电后即可正常工作。
本产品严格按照IS9001:2000国际质量管理体系标准进行质量控制,按照新国家防爆标准,设计生产,自购买之日起7年内,产品正常使用下出现任何
故障由本公司免费维修(光源电气质保1年)。
