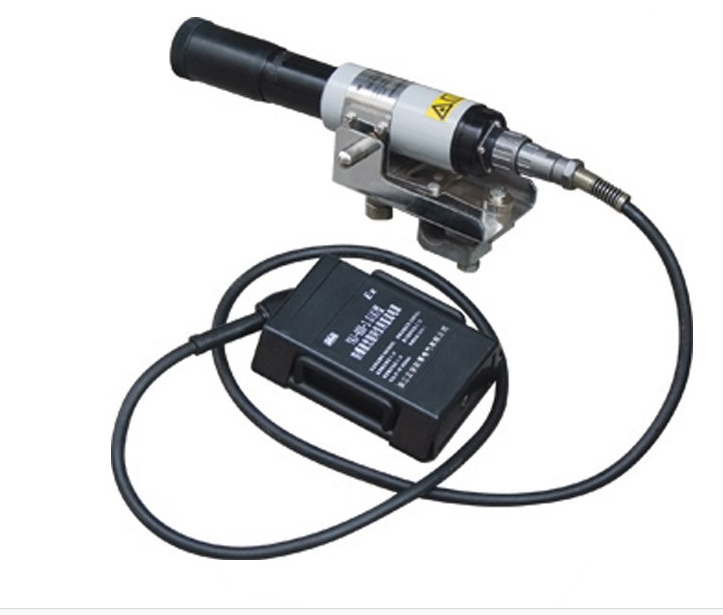

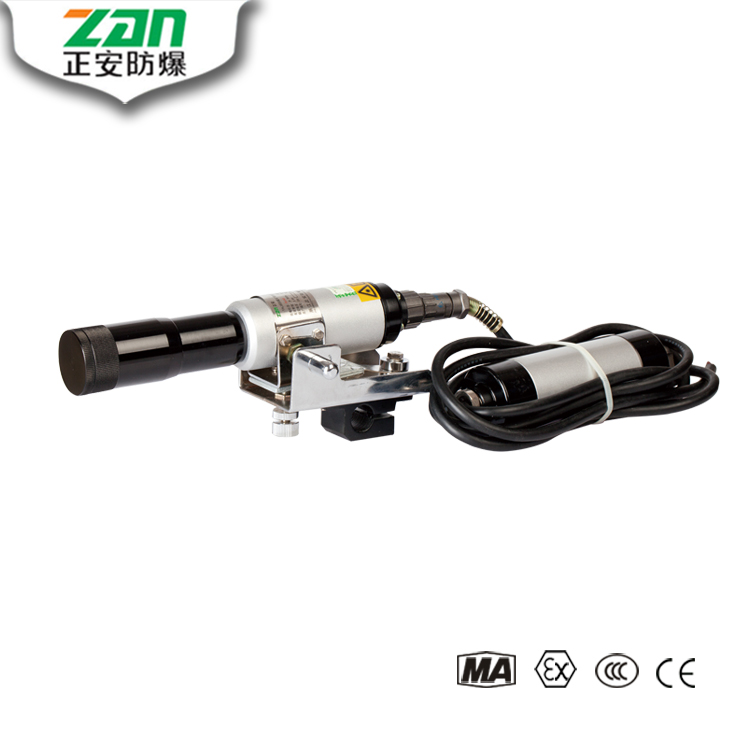

YHJ800 型煤矿用本安型激光指向仪（以下简称指向仪）采用半导体激光器作 为光源，便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产品独特的一体化设计，大方便了安装、调整。产品配备本质安全型直流电源，适用于无交流电源厂所或频繁移动场所，可连续工作大于 100h。
本产品的隔爆外壳一体化设计，可以在有性气体的环境中放心使用。本产品采用半导体激光器作为光源，具有光束质量好，体积轻巧，工作稳定，安装、调整方便的特点。
本仪器用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位，此外还广泛地应用在公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直。
项目 | 单位 | 技术参数 |
激光有效射程 | m | ≥800 |
激光器出瞳功率 | mW | ≤5 |
光斑直径 | mm | ≤70(800m处) |
光斑漂移量 | mm | ≤10 |
激光束水平调节范围 | 度 | ≥±2.5 |
激光束垂直调节范围 | 度 | ≥±2.5 |
防爆型式 | / | Exibl |
工作方式 | / | 连续 |
外形尺寸 | mm | Φ46x230x110 |
重量 | kg | ≤1.63 |

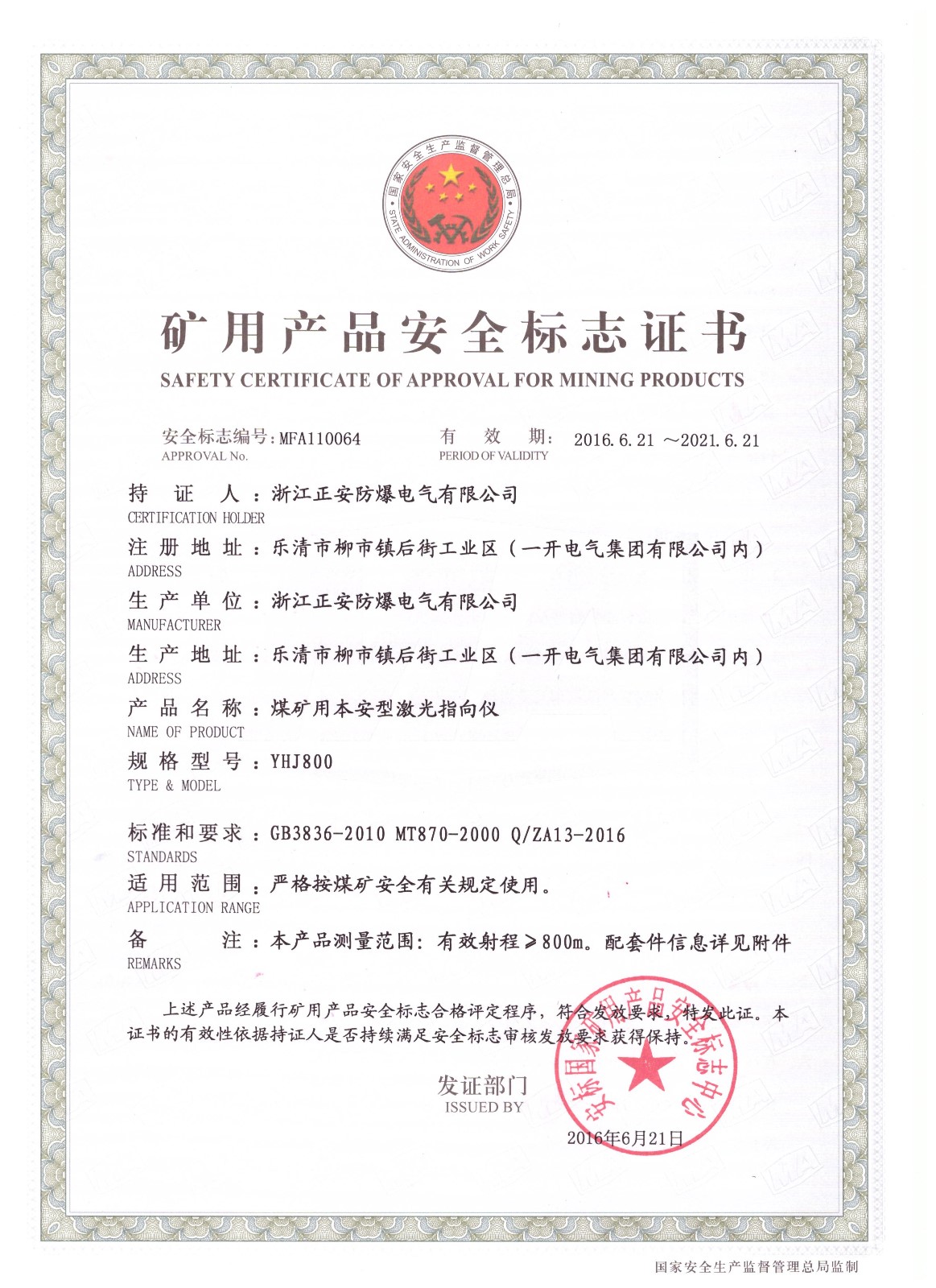

安全标志证号 | / | MFA110064 |

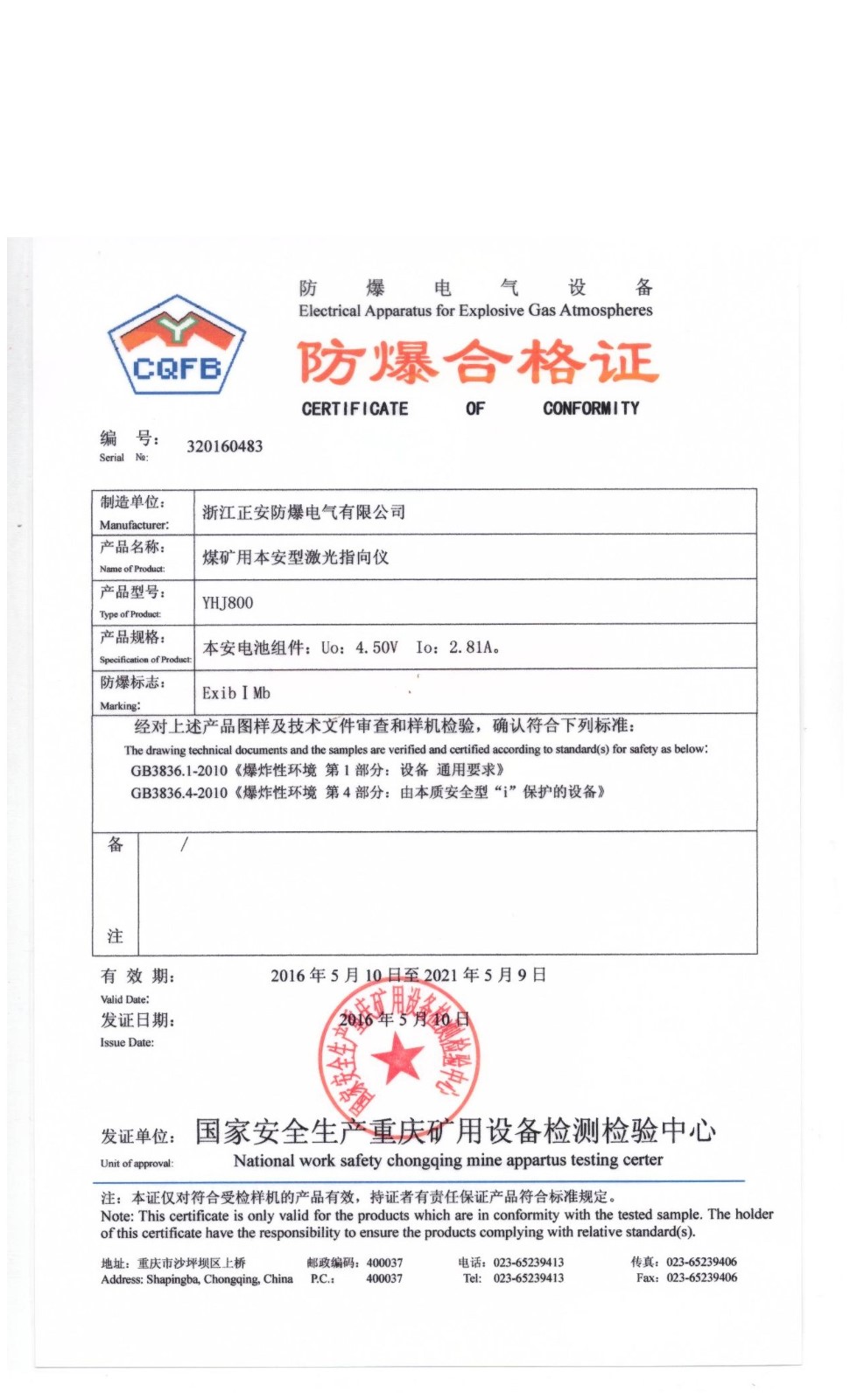

防爆合格证号 | / | 320101319 |
1、 把主机上的后备帽拆开，将电源线接在接线端子上， 接好地线 ，然后将仪器重新装好。将主机如图所示安装在固定支架上，锁紧内六角螺母，将固定支架采用适当的方法安装在构架上，找到大约要指向的位置，将固定支架安装好。
2、 接通电源，点亮激光器。
3、 用 螺丝刀松紧钉，调整调焦筒，将光斑大小调整到最佳状态，拧紧锁紧钉。
4、根据经纬仪所测定的方向，调整仪器上的调整旋钮，将光斑指向目标点，拧紧锁紧螺。
注意事项：
1.正在使用的仪器出现故障，需停电维修。
2.仪器使用时，GND应牢固可靠接地。
3.接通电源时，请注意电源电压应与仪器铭牌上标明的电压相符。
220V电源接线端子不能接在127V电源接线端子上，若接在127V电源接线端子上，仪器不能正常工作；127V电源接线端子不能接在220V电源接线端子上，若接在220V电源接线端子上，将烧毁仪器。
本产品严格按照IS9001：2000国际质量管理体系标准进行质量控制，按照新国家防爆标准，设计生产，自购买之日起7年内，产品正常使用下出现任何故障由本公司免费维修(光源电气质保1年)。
